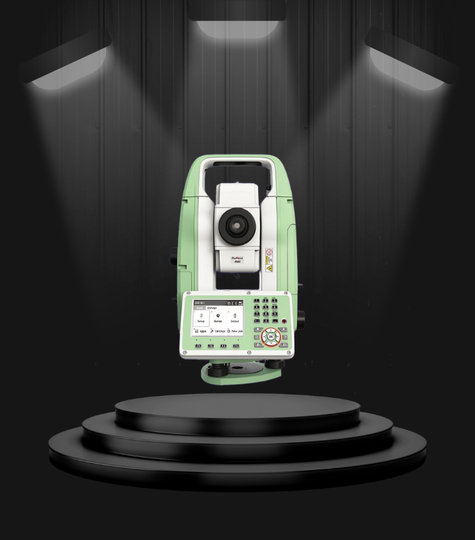

مقدمه

توتال استیشن یک سامانه اندازه‌گیری دقیق است و دقت نتایج آن فقط به مشخصات اسمی دستگاه، مانند دقت زاویه‌ای ۱ یا ۲ ثانیه، محدود نمی‌شود. وضعیت تنظیمات هندسی و اپتیکی دستگاه نیز مستقیماً بر کیفیت اندازه‌گیری‌ها اثر می‌گذارد.

سازندگان تجهیزات نقشه‌برداری، برای همین منظور فرآیندهای مشخصی را برای کنترل و تنظیم خطاهای دستگاه در نظر گرفته‌اند. در مستندات رسمی Trimble، مواردی مانند Compensator، Horizontal/Vertical Collimation و Trunnion Axis Tilt به‌عنوان بخش‌هایی از فرآیند تنظیم و کنترل توتال استیشن معرفی شده‌اند. Leica نیز در مستندات رسمی خود خطاهایی مانند Horizontal Collimation، Vertical Index و خطاهای Compensator را در فرآیندهای Check & Adjust بررسی می‌کند.

بنابراین، وقتی از «کالیبراسیون توتال استیشن» صحبت می‌کنیم، منظور صرفاً یک تنظیم ساده نیست؛ بلکه بسته به مدل دستگاه می‌تواند مجموعه‌ای از آزمون‌ها و تنظیمات برای تعیین خطاهای مشخص دستگاه باشد.

۱. کالیبراسیون توتال استیشن دقیقاً چیست؟

در یک تعریف کاربردی، کالیبراسیون یا Check & Adjust فرآیندی است که طی آن وضعیت اندازه‌گیری دستگاه بررسی شده و مقادیر خطاهای مشخص آن تعیین و در صورت نیاز اصلاح می‌شوند.

توتال استیشن‌ها به دلیل ساختار اپتیکی و مکانیکی خود، در طول زمان می‌توانند از وضعیت تنظیم اولیه فاصله بگیرند. Trimble عواملی مانند حمل‌ونقل، ضربه و شوک، تغییرات دما و فشار، شرایط نگهداری و فرسودگی مکانیکی را از عواملی می‌داند که می‌توانند وضعیت تنظیم دستگاه را تغییر دهند.

یک نکته مهم این است که کالیبراسیون با کنترل میدانی یکی نیست. یک کنترل میدانی می‌تواند برای بررسی وضعیت دستگاه انجام شود، اما فرآیند دقیق Check & Adjust باید مطابق روش و الزامات همان مدل دستگاه انجام شود.

۲. چرا دستگاه به کالیبراسیون نیاز پیدا می‌کند؟

فرض کنیم یک توتال استیشن از نظر مشخصات کارخانه‌ای دقت زاویه‌ای ۱ ثانیه دارد. این عدد مشخصه عملکرد اسمی دستگاه است؛ اما به‌تنهایی تضمین نمی‌کند که دستگاه در هر شرایطی بدون خطای سیستماتیک اندازه‌گیری کند.

برای مثال، اگر محور دید دستگاه نسبت به هندسه ایده‌آل خود دچار خطای Collimation شده باشد، این خطا می‌تواند در اندازه‌گیری‌های تک‌وجهی (Face 1 یا Face 2) وارد شود.

همچنین خطای Compensator یا خطاهای مرتبط با محور افقی می‌توانند بر اندازه‌گیری اثر بگذارند.

به همین دلیل سازندگان، آزمون‌های مشخصی را برای تعیین این خطاها در نظر گرفته‌اند.

۳. Horizontal Collimation Error چیست؟

Horizontal Collimation Error یا خطای کالیماسیون افقی، یکی از خطاهای مهم هندسی در توتال استیشن است.

به زبان ساده، این خطا به عدم انطباق ایده‌آل محور دید تلسکوپ با هندسه مرجع دستگاه مربوط می‌شود.

در روش‌های رسمی Trimble، برای تعیین این خطا، مشاهدات به هدف در هر دو Face انجام می‌شود و اختلاف مشاهدات دو وجه برای محاسبه مقدار خطای Collimation مورد استفاده قرار می‌گیرد. مقدار به‌دست‌آمده می‌تواند در حافظه دستگاه ذخیره شود تا دستگاه در اندازه‌گیری‌های بعدی تصحیح مربوطه را اعمال کند.

این موضوع یکی از دلایل مهم استفاده از مشاهدات Face 1 و Face 2 در عملیات دقیق نقشه‌برداری است.

۴. Vertical Index Error چیست؟

Vertical Index Error (V-Index) به خطای شاخص دایره قائم مربوط می‌شود.

در مستندات رسمی Leica، این خطا به انحراف قرائت دایره قائم از مقدار مرجع زمانی که خط دید افقی است، مرتبط شده است. Leica در برخی مدل‌های خود فرآیند تعیین V-Index را به‌عنوان بخشی از Calibration ارائه می‌کند.

اهمیت این خطا در این است که اندازه‌گیری‌های قائم و در نتیجه محاسبات مرتبط با ارتفاع می‌توانند تحت تأثیر خطاهای سیستماتیک دایره قائم قرار بگیرند.

البته روش دقیق تعیین، حدود مجاز و نحوه اصلاح V-Index به مدل دستگاه و دستورالعمل سازنده وابسته است؛ بنابراین نباید یک عدد یا روش واحد را به تمام توتال استیشن‌ها تعمیم داد.

۵. Trunnion Axis Error چیست؟

یکی دیگر از خطاهای هندسی مهم، خطای مرتبط با Trunnion Axis یا محور افقی/محور چرخش تلسکوپ است.

Trimble این خطا را با عنوان Trunnion Axis Tilt بررسی می‌کند و برای تعیین آن، مشاهدات در دو وجه انجام می‌شود. در دستورالعمل‌های رسمی این شرکت، روش آزمون و حتی هندسه هدف‌گیری برای این تست مشخص شده است.

این نکته مهم است که Trunnion Axis Error را نباید با Collimation Error یکی دانست. این دو خطا منشأ هندسی متفاوتی دارند، هرچند در فرآیندهای تنظیم برخی دستگاه‌ها ممکن است پشت سر هم یا در یک فرآیند مشترک بررسی شوند.

 ۶. Compensator چه نقشی دارد؟

Compensator یا جبران‌کننده الکترونیکی وظیفه دارد اثر مقدار مشخصی از عدم تراز دستگاه را در اندازه‌گیری‌ها جبران کند.

برای نمونه، Trimble در برخی توتال استیشن‌های خود از Dual-Axis Compensator استفاده می‌کند و برای آن فرآیند Calibration جداگانه دارد. این فرآیند، وضعیت جبران‌کننده را در موقعیت‌های مختلف بررسی می‌کند.

نکته بسیار مهم:

کالیبراسیون Compensator را نباید با تنظیم حباب تراز دستگاه یکی دانست.

تراز کردن دستگاه با پیچ‌های تریبراخ، دستگاه را در وضعیت صحیح استقرار قرار می‌دهد؛ اما Calibration جبران‌کننده، عملکرد سیستم الکترونیکی اندازه‌گیری و جبران شیب را بررسی می‌کند.

در برخی سیستم‌های Trimble، پس از انجام Compensator Calibration، لازم است آزمون‌های Collimation نیز مجدداً انجام شوند، زیرا مقادیر قبلی Collimation دیگر معتبر تلقی نمی‌شوند.
