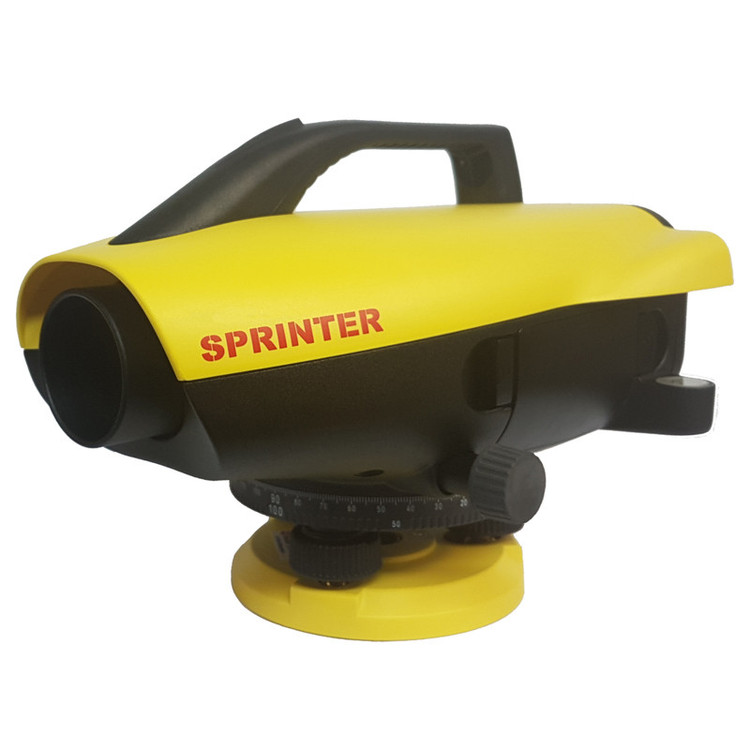

ترازیاب دیجیتالی لایکا مدل Sprinter 250M

ترازیاب یا به عبارت مصطلح و متداول آن میان مهندسین (نیوو) از ساده ترین دوربین های نقشه برداری است که می توان با آن ارتفاع را سنجید و یا اختلاف ارتفاع میان دو نقطه را محاسبه کرد. این گونه دستگاه ها به دو دسته کلی تقسیم بندی می شوند : ترازیاب های اتوماتیک و ترازیاب های دیجیتال ترازیاب های اتوماتیک (آنالوگ) که رواج بیشتری دارند، با استفاده از میر مدرج و با نشانه روی کاربر از درون تلسکوپ دوربین و قرائت عدد روی آن، ارتفاع را اندازه گیری می کنند. در ترازیاب های دیجیتال، علاوه بر امکان کار به عنوان یک ترازیاب اتوماتیک (آنالوگ) می توان توسط یک میر بارکد، فاصله افقی و همچنین ارتفاع را با دقتی بالا اندازه گیری نمود. مزیت ترازیاب های دیجیتال به اتوماتیک این است که اولاً علاوه بر ارتفاع، فاصله نیز اندازه گیری می شود و همچنین، نیازی به قرائت عدد روی شاخص توسط کاربر نیست و خطای احتمالی ناشی از اشتباه کاربر به خودی خود از بین می رود. Sprinter 250M یکی از پیشرفته ترین ترازیاب های بازار است که توسط شرکت بسیار معتبر Leica تولید شده است. این کالا فاصله را در 10 متر با خطای 1 سانتیمتر و ارتفاع را در 30 متری با میر معمولی در حدود 1.2 میلیمتر و با میر بارکد با 0.6 میلیمتر خطا، اندازه گیری می نماید. خطای ترازیابی در مسافت 1 کیلومتر به صورت رفت و برگشت نیز از دیگر مؤلفه های سنجش دقت یک ترازیاب می باشد. Sprinter 250M با میر معمولی خطایی معادل 2.5 میلیمتر و توسط میر بارکد تنها 0.7 میلیمتر را به دست می آورد که فوق العاده است. محدوده کار با میر بارکد برای این دستگاه از 2 تا 100 متر می باشد. قابل ذکر است که این کالا قادر به کار با میر بارکد در حالت معکوس نیز می باشد. این حالت مخصوص کار در معادن، تونل ها و خطوط مترو و ... می باشد. این ترازیاب دیجیتال دارای حافظه به اندازه ذخیره 2000 نقطه نیز می باشد و همچنین مجهز به درگاه RS-232C است. این ویژگی امکان ذخیره نقاط ترازیابی را و تخلیه آن ها به منظور انجام محاسبات مربوطه را به کاربر خواهد داد. نیروی مورد نیاز Sprinter 250M چهار عدد باتری قلمی است. از کارکردهای Sprinter 250M می توان موارد زیر را نام برد : • کنترل ارتفاعی پروژه • محاسبه اختلاف ارتفاع میان نقطه مرجع و سایر نقاط • امکان انجام اندازه گیری پیوسته و نیز میانگین گیری از مشاهدات جهت بالا بردن دقت اندازه گیری • پیاده سازی خطوط قالب بتن ریزی و محوطه های قائم الزاویه و مستطیلی شکل • انجام کنترل ارتفاع نقاط نسبت به مرجع با نمایش میزان عملیات خاکی لازم تا رسیدن به ارتفاع مورد نظر • کنترل ارتفاع و تراز عوارض ساخته شده (As-built)، کنترل شیب و ...
